Anwendung eines Verschiebungsdatenerfassungssystems
1. Systemanleitung:

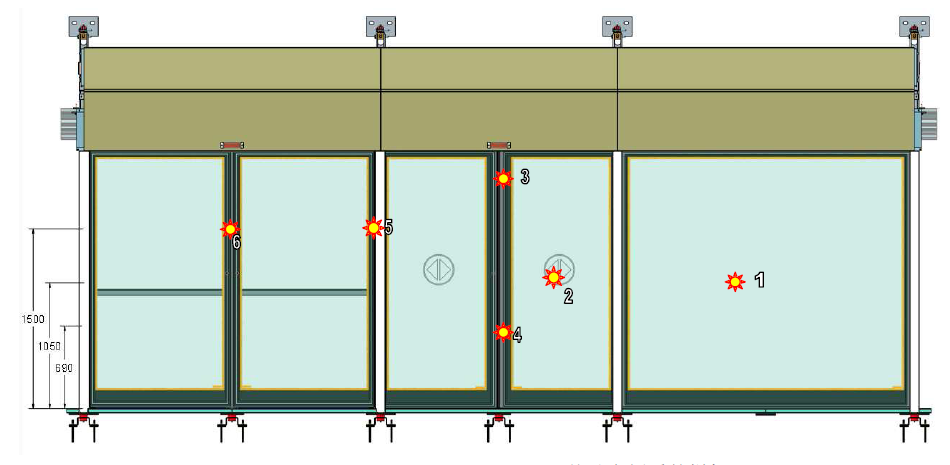

Die Verformungsmessung der Fliegengittertür dient der Prüfung der Verformung der Schiebetüren, der Festtür, der beiden Nottüren und deren Abdeckungen unter simuliertem Winddruck und hoher Belastung. Siehe Abbildung unten:
2. Prüfgeräte
1) LVDT: 10–18 Stück, Hubbereich: 0–25 mm.
2) LVDT-Stützhalterung: 10–18 Stück.
3) Datenkabel: 10–18 Stück, jeweils 10 Meter. Es wird verwendet, um den LVDT-Wegsensor und den Signalerfassungs-Host zu verbinden.
4) Signalerfassungs-Host: 1 Stück, wird verwendet, um 18-Kanal-Sensorverschiebungssignale gleichzeitig zu überwachen.
5) Datenkabel: 2 Stück, zur Datenübertragung zwischen dem Signalerfassungshost und dem Laptop-Computer, jeweils 2 Meter lang
LVDT-Sensoren (mit Halterung) --- Signalerfassungshost --- Laptop-Computer
3. Testen Sie die Hardware und die Software
1) Die 18 Kanäle des Hosts sind unabhängig und jeder Kanal verfügt über eine Signalanzeige. Im Testbetrieb leuchtet die entsprechende Kanalanzeige grün, was bedeutet, dass der Kanal normal funktioniert. Leuchtet sie beispielsweise rot, bedeutet dies, dass der Kanal nicht normal funktioniert und keine Daten erfasst wurden.
2) Der Kunde kann den entsprechenden Kanal mit Hardwareschaltern zurücksetzen.
3) Die Software überwacht die Daten von 18 Kanälen gleichzeitig und zeigt die entsprechenden Wellenformen und Istwerte in Echtzeit an. Der Tastenauslösemodus wird auf der Benutzeroberfläche übernommen und beginnt zu arbeiten, sobald die Taste gedrückt wird. Er stoppt die Arbeit, wenn die Taste erneut gedrückt wird. Die entsprechenden Daten können exportiert und wiedergegeben werden.
4) Die Arbeitsfrequenz kann von 0,1 s bis 0,5 s eingestellt werden.
5) Es kann ein Alarmwert eingestellt werden.
6) Jeder Kanal kann per Softwaretechnik auf 0 zurückgesetzt werden
7) Der Echtzeitwert kann bis 0,001 angezeigt werden.
Bemerkungen:
Halten Sie sich bei der Verwendung dieser LVDT-Sensoren von Geräten mit starkem Strom oder Störungen fern. Schalten Sie das Gerät ein und lassen Sie es 5 Minuten lang aufwärmen, bevor Sie die Software zur Datenerfassung ausführen.
