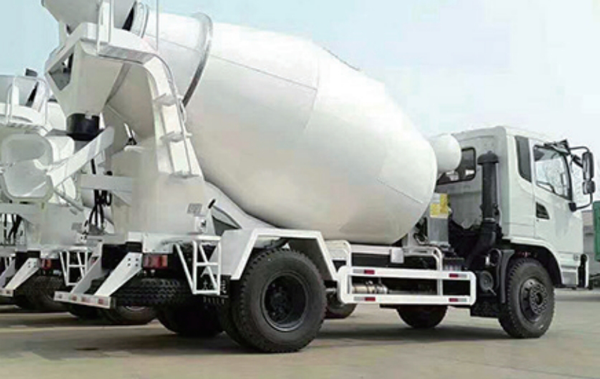

Rotating monitoring of commercial concrete trucks
Geschwindigkeitssensor
Der Vorwärts- und Rückwärtsgeschwindigkeitssensor der Serie SPH318 erkennt die Geschwindigkeit nach dem Hall-Prinzip. Befestigen Sie dazu einfach zwei entsprechende Magnete an Welle und Rad (symmetrisch verteilt, wobei der Nordpol eines Magneten zum Sensor und der Südpol des anderen Magneten zum Sensor zeigt) und richten Sie den Pfeil auf der Erfassungsfläche der Sensorsonde in Richtung des Rotationsbogens des Magneten aus.
Wenn sich das Rad oder die Welle dreht, bewegt ein Magnet die Sensorsonde in Pfeilrichtung. Leitung 2 (blaue Linie) gibt ein Vorwärtsdrehungssignal (niedriger Pegel) aus, und Leitung 4 (weiße Linie) gibt ein Vorwärtsdrehungsgeschwindigkeitsimpulssignal aus. Im Gegensatz dazu gibt Leitung 2 (blaue Linie) ein Rückwärtsdrehungssignal (hoher Pegel) aus, und Leitung 4 (weiße Linie) gibt ein Rückwärtsgeschwindigkeitsimpulssignal aus.
Stabile Leistung, hohe Zuverlässigkeit und lange Lebensdauer
Starke Entstörungsfähigkeit, gute Frequenzeigenschaften, in der Lage, kontinuierliche Messungen durchzuführen
Kleine Größe, einfacher Aufbau, berührungslos, niedriges Anlaufdrehmoment
Breiter Temperaturbereich für den Einsatz
-
Anwendungen
-
Grundparameter
-
Maße
-
Modell
-
Angebot anfordern
-
Verwandte Produkte
ANWENDUNGEN
-
-

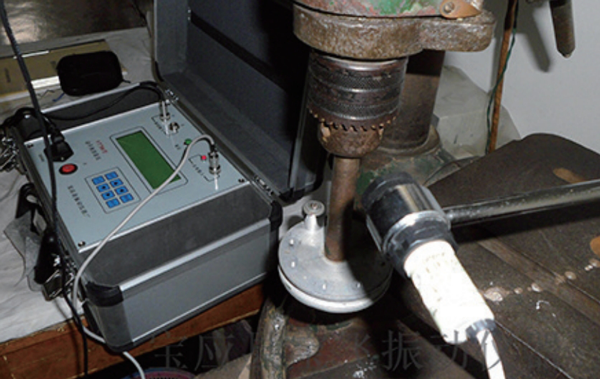

Mechanical equipment speed measurement -

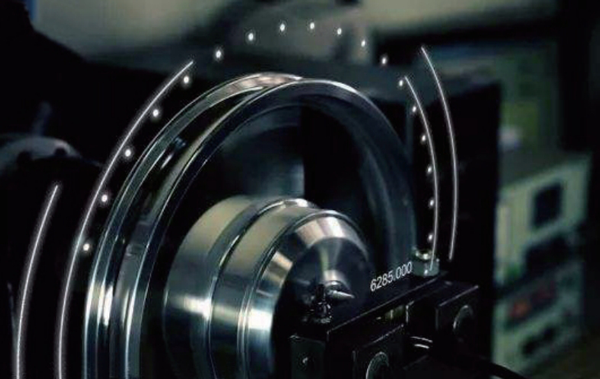

Motor speed detection -

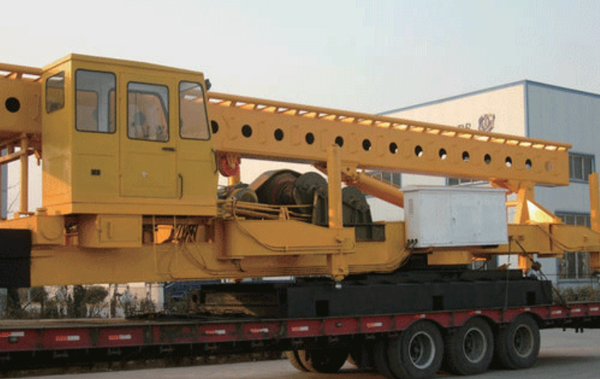

Measurement of rotational speed of construction machinery
GRUNDPARAMETER
| Typ | Analogtyp der Serie SPH318 | Digitaler Typ der Serie SPH318 |
| Versorgungsspannung | 5~28 V DC | 5 V Gleichspannung |
| Erfassungsreichweite | 5-10 mm (Einbauabstand) | |
| Betriebstemperatur | -20 °C bis +80 °C, Luftfeuchtigkeit ≤ 90 % | |
| Ausgabe | Open-Collector-Ausgang | RS485 (Modbus ASCII) |
| Frequenz | 10K Hz | |

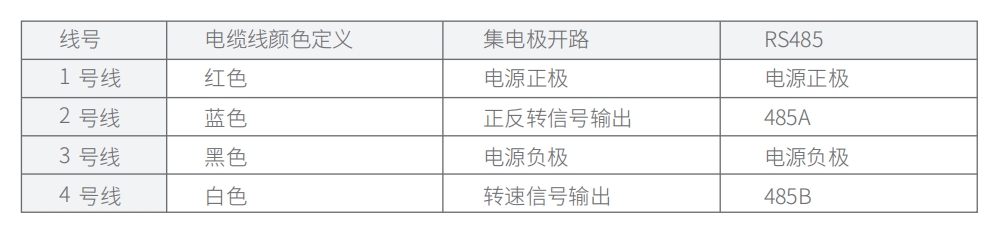

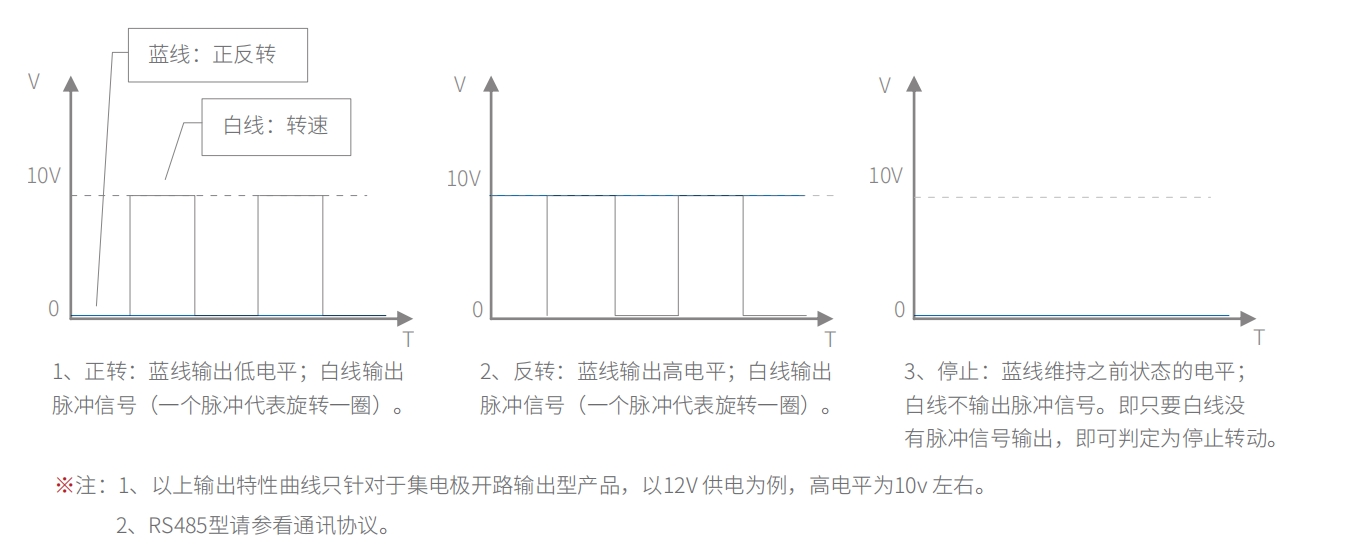

| Signalstatus | Leitung 2 (blau) gibt Signale mit hohem und niedrigem Pegel aus, die die Drehrichtung darstellen. Im Ausgangszustand und bei Vorwärtsdrehung wird ein niedriger Pegel ausgegeben, die grüne Leuchte leuchtet, und die Vorwärtsdrehrichtung entspricht der Pfeilrichtung. Bei Rückwärtsdrehung wird ein hoher Pegel ausgegeben, die rote Leuchte leuchtet, und die Rückwärtsdrehrichtung ist entgegengesetzt zur Pfeilrichtung. Leitung 4 (weiß) gibt ein Geschwindigkeitsimpulssignal aus, ein Rechtecksignal. Bei Ausstattung mit zwei Magneten wird nach einer Umdrehung ein Impuls ausgegeben. Hinweis: Die numerischen Ausgabewerte entnehmen Sie bitte dem Kommunikationsprotokoll. | |
| Schutzgrad | IP65 | |
| Antivibrationsfähigkeit | Komplexe Amplitude 1,5 mm 10...50 Hz (jeweils 2 Stunden in X-, Y-, Z-Richtung) | |
| Zubehör | Das komplette Produktset umfasst 1 Satz Vorwärts- und Rückwärtsgeschwindigkeitssensoren, 2 Magnete und 1 Montagehalterung. | |
GRUNDPARAMETER

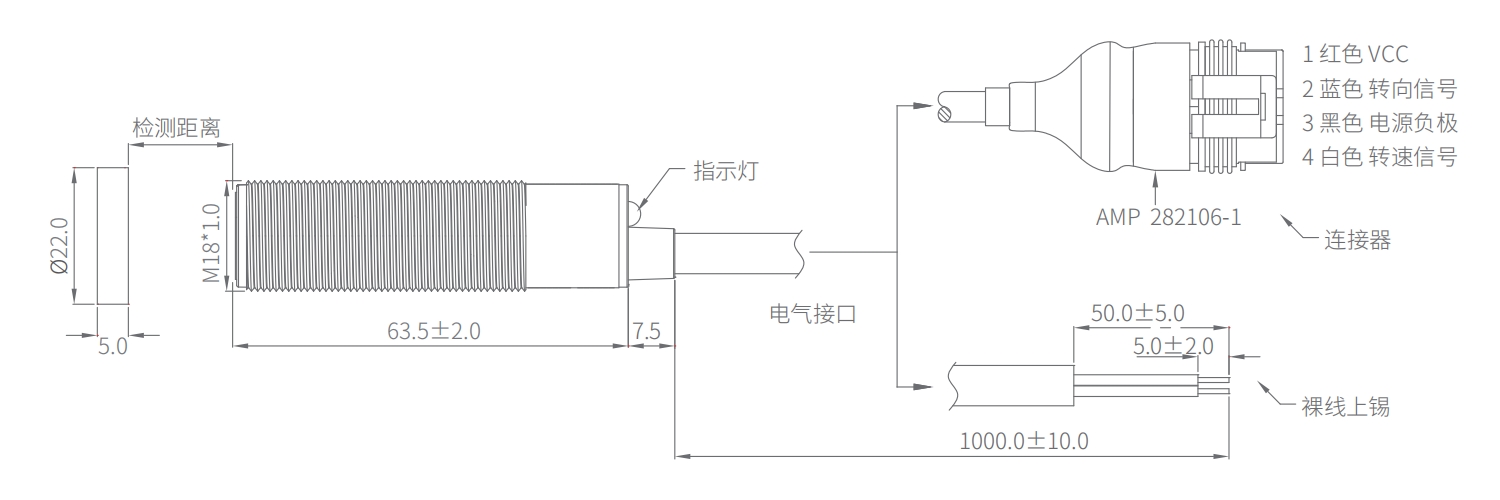

ABMESSUNGEN
