Positionssensor
Magnetischer Näherungsschalter ist ein allgemeiner Begriff für Sensoren, die Kontakterkennungsmethoden wie Endschalter ersetzen und Objekte berührungslos erfassen. Er kann die Bewegung und Anwesenheit von Objekten erfassen und in elektrische Signale umwandeln. Produkte, die die Nähe von Objekten sowie deren Vorhandensein oder Abwesenheit berührungslos in Sensoren erfassen können, werden zusammenfassend als „Näherungsschalter“ bezeichnet. Es gibt sie vom Typ Magnetinduktion, elektrostatische Kapazität, Ultraschall, photoelektrischer Schalter und Hallschalter. Sie werden häufig in Positionsalarmanwendungen in den Bereichen Automobil, Smart Home, Sicherheitsschutz und Industriesteuerung eingesetzt.
Hohe Stabilität, hohe Zuverlässigkeit und hohe Konsistenz
Mehrere Magnetfeldempfindlichkeitsbereiche, kompatibel mit magnetischem Auslöser
Gute Luftdichtheit und lange Lebensdauer
Anpassbare Gehäusefarbe, Auslassrichtung, Kabel, Anschlüsse usw.
-
Anwendungen
-
Grundparameter
-
Maße
-
Modell
-
Angebot anfordern
-
Verwandte Produkte
ANWENDUNGEN
-
-
Automobile industry -

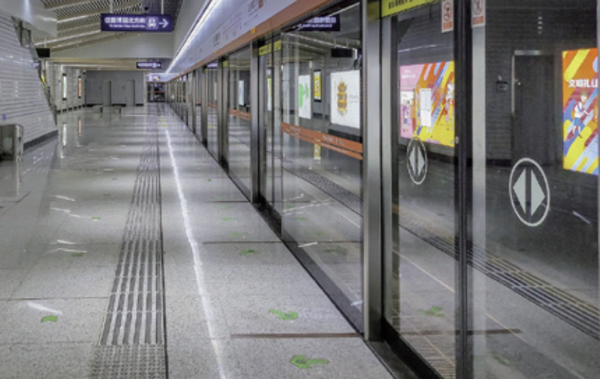

Security alarm -

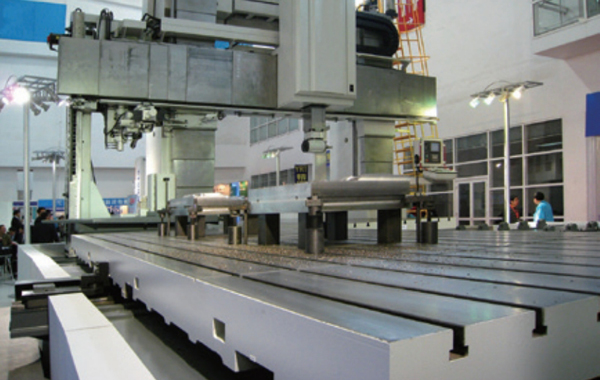

Industrial position control alarm
GRUNDPARAMETER
| Produktserien | SP11-Serie | SP12-Serie | SP13-Serie | PX113 | SP119 | SP1191 | SP11G | SP11H-1 | SP11T | ||
| Strukturstil | Unabhängig, rückseitig magnetisch | ||||||||||
| Zielmaterial antreiben | Magnet oder ferromagnetisches Metall | ||||||||||
| Ausgabe Kontaktformular | Magnetfeder, normalerweise offen, Magnetfeder, Einzelblatt, Doppelhub | ||||||||||
| Maximale Schaltleistung | 10 W | 70 W | 5 W | 100 W | |||||||
| Maximale Schaltspannung (DC) | 200 V | 200 V | 175 V | 500 V | |||||||
| Maximale Schaltspannung (AC) | 100 V | 250 V | 125 V | ||||||||
| Maximaler Schaltstrom (DC) | 500 mA | 1000 mA | 400 mA | DC3A (24 V) | |||||||
| Maximaler Schaltstrom (AC) | 500 mA | 1000 mA | 280 mA | ||||||||
| Minimale Durchbruchspannung | 200 V Gleichstrom | 400 V Gleichstrom | 200 V Gleichstrom | 1000 V Gleichstrom | |||||||
| Maximaler Laststrom | 1.0A | 1,75 A | 0,5 A | 4.0A | |||||||
| Maximale Kontaktimpedanz | 300 mΩ | 300 mΩ | 300 mΩ | 1Ω | |||||||
| Minimale Isolationsimpedanz | 106 MΩ | 106 MΩ | 106 MΩ | 106 MΩ | |||||||
| Arbeitstemperaturbereich | -20～80℃ | -20～80℃ | -20～80℃ | -20～80℃ | |||||||
| Lebensdauer | 10 6 mal | 10 6 mal | 10 6 mal | 10 6 mal | |||||||
| Produktserien | SPH1-Serie | SPH3-Serie | SPH19 | SPH1G | SPH318 |
| Strukturstil | Unabhängigkeit (volle Polarität, unipolar, Latch-Typ), rückmagnetischer Typ | ||||
| Zielmaterial antreiben | Magnet oder ferromagnetisches Metall | ||||
| Aktionsdistanz | Bestimmt durch die Materialien und Eigenschaften, die das Ziel antreiben | ||||
| Betriebspannung | 3 V ～ 26 V | ||||
| Ausgangssignal | OC-Ausgang | ||||
| Ausgangssignal | Zweiadriger Stromausgang oder dreiadriger OC-Ausgang (Spannungsausgang muss angegeben werden) | ||||
| Ausgangsstrom (max.) | 20 mA | ||||
| Ausgangsdurchbruchspannung | 30 V | ||||
| Schutzeigenschaften Hinweis 3 | Rückstromschutz, Kurzschlussschutz, Überlastschutz | ||||
| Betriebspunkt (Max) | 150GS Hinweis 4 | ||||
| Freigabepunkt (Min) | 10GS Hinweis 4 | ||||
| Hysteresefenster (Typ) | 10GS Hinweis 4 | ||||
| Arbeitsfrequenz (max) | 10 kHz | ||||
| Schlagfestigkeit | 500 m/s (50 G) 10-mal in jeder der X-, Y- und Z-Richtungen | ||||
| Anti-Vibration | 10–55 Hz (Amplitude 1,5 mm), jeweils 2 Stunden in X-, Y- und Z-Richtung | ||||
| Schutzgrad | IP67 | ||||
| Arbeitstemperaturbereich | -20～80℃ | -20～100℃ | -20～80℃ | ||
| Lebensdauer | 10 6 mal | ||||
GRUNDPARAMETER

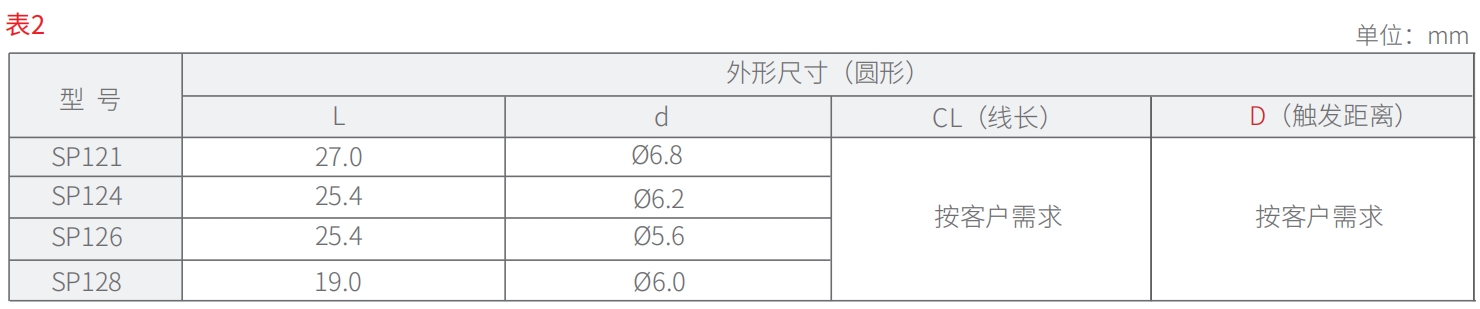

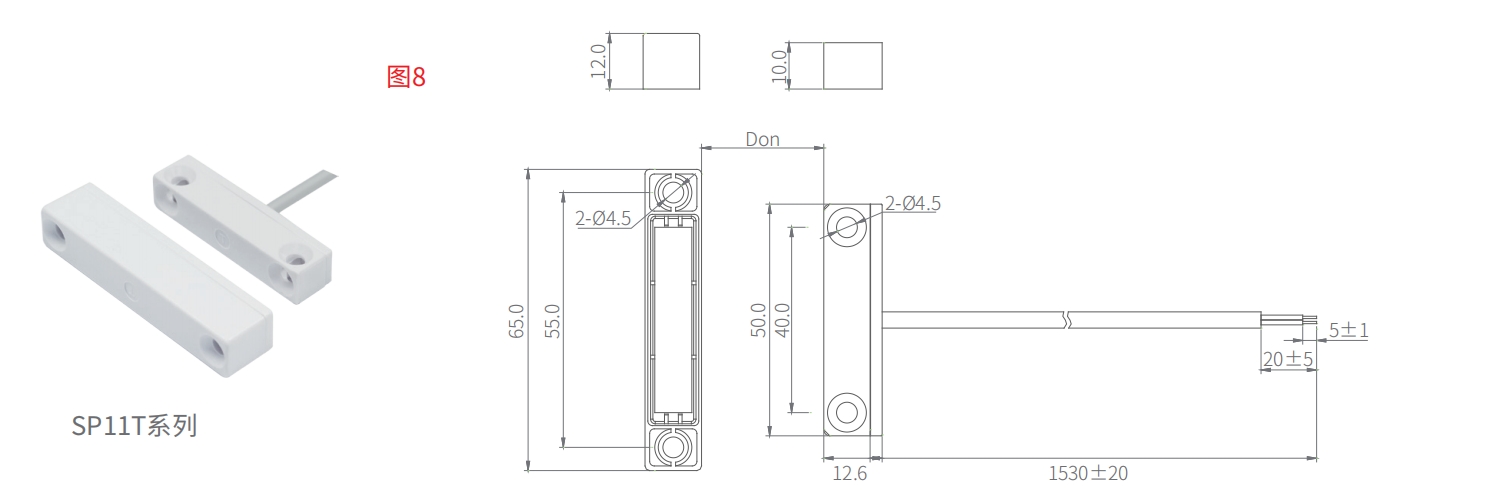

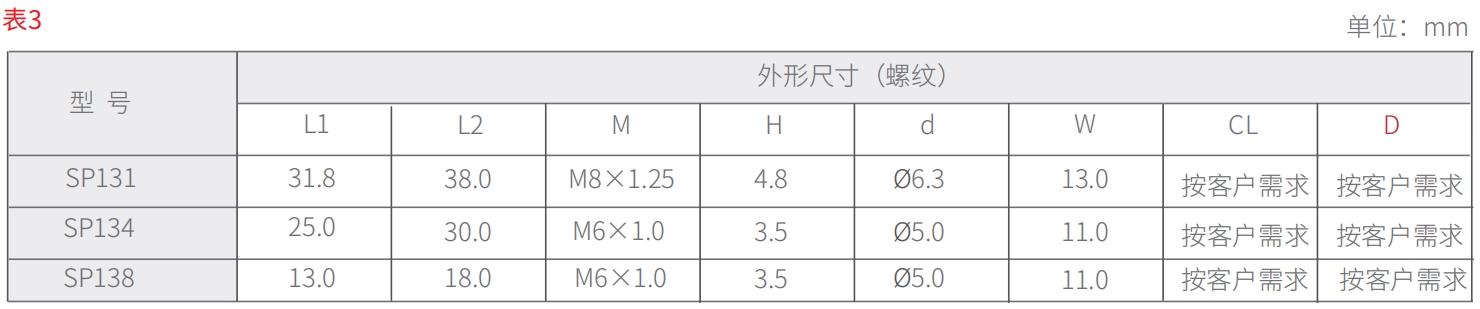

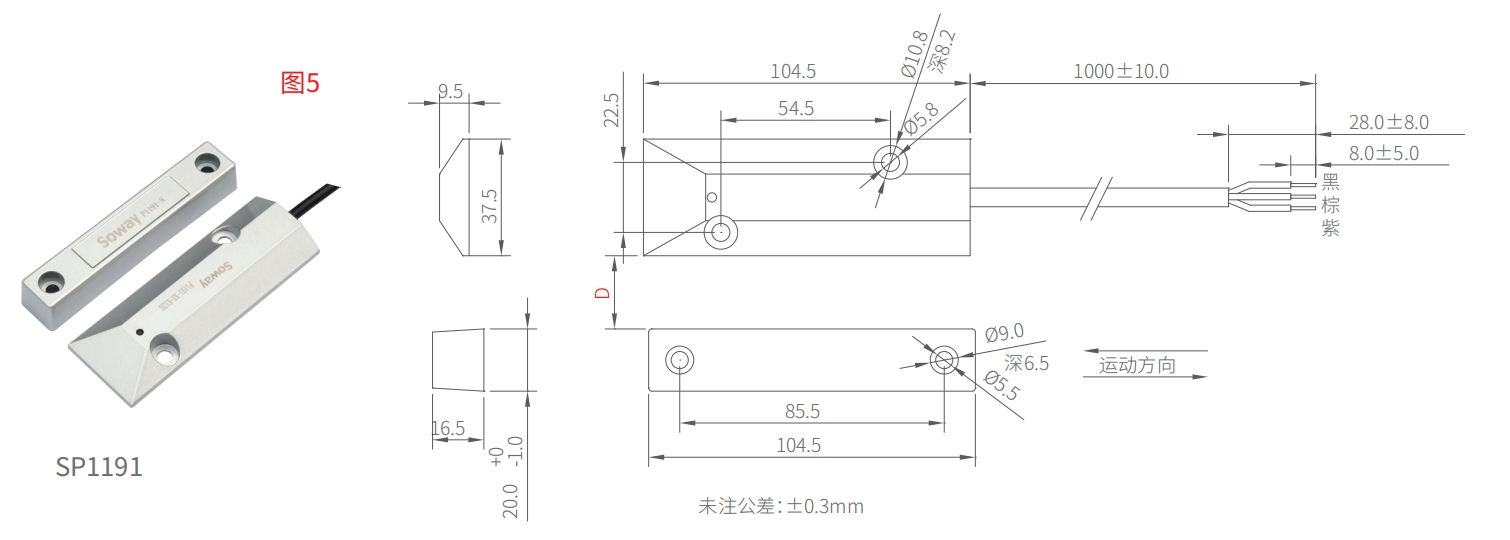

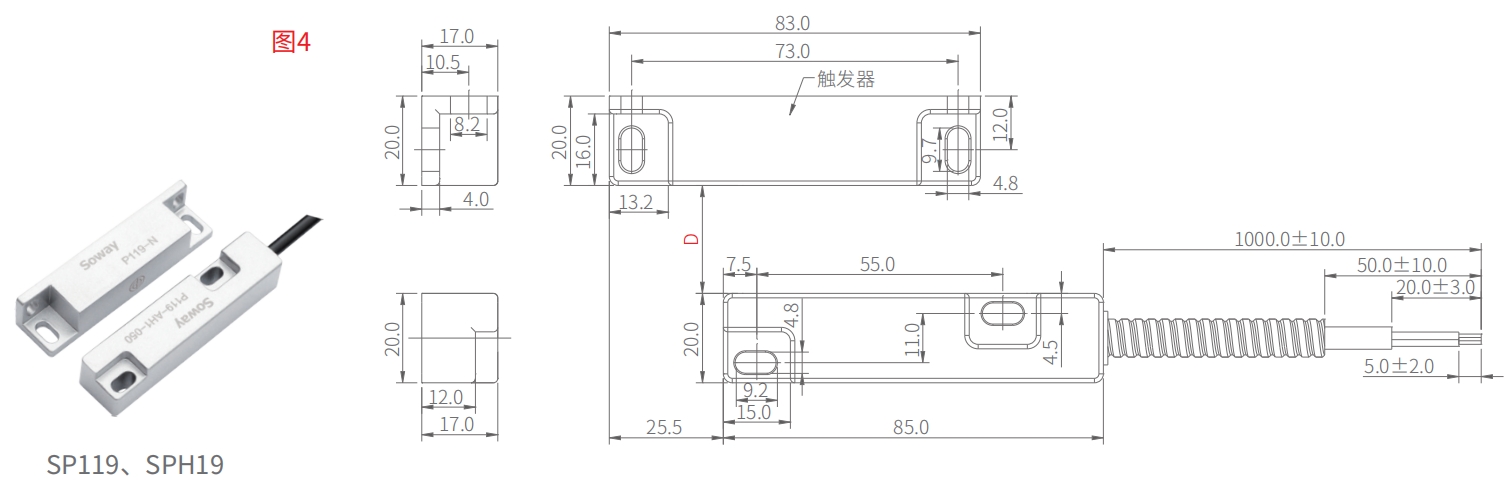

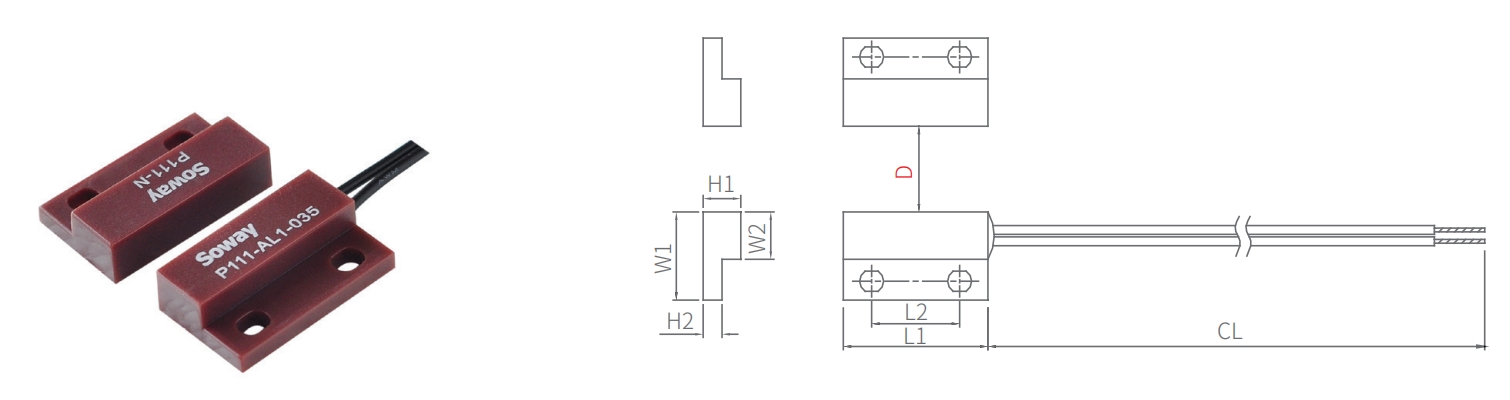

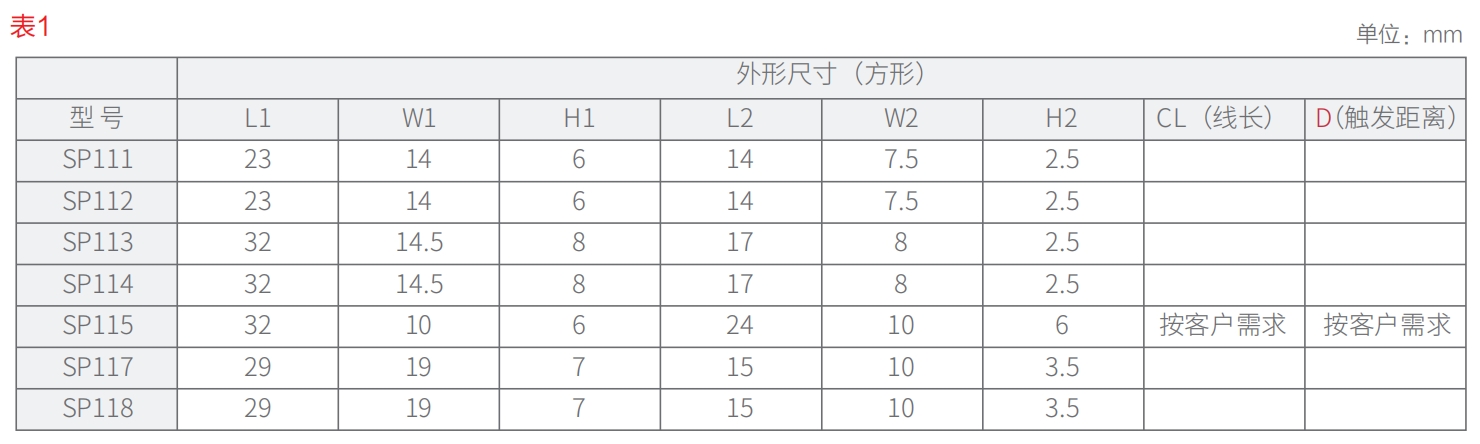

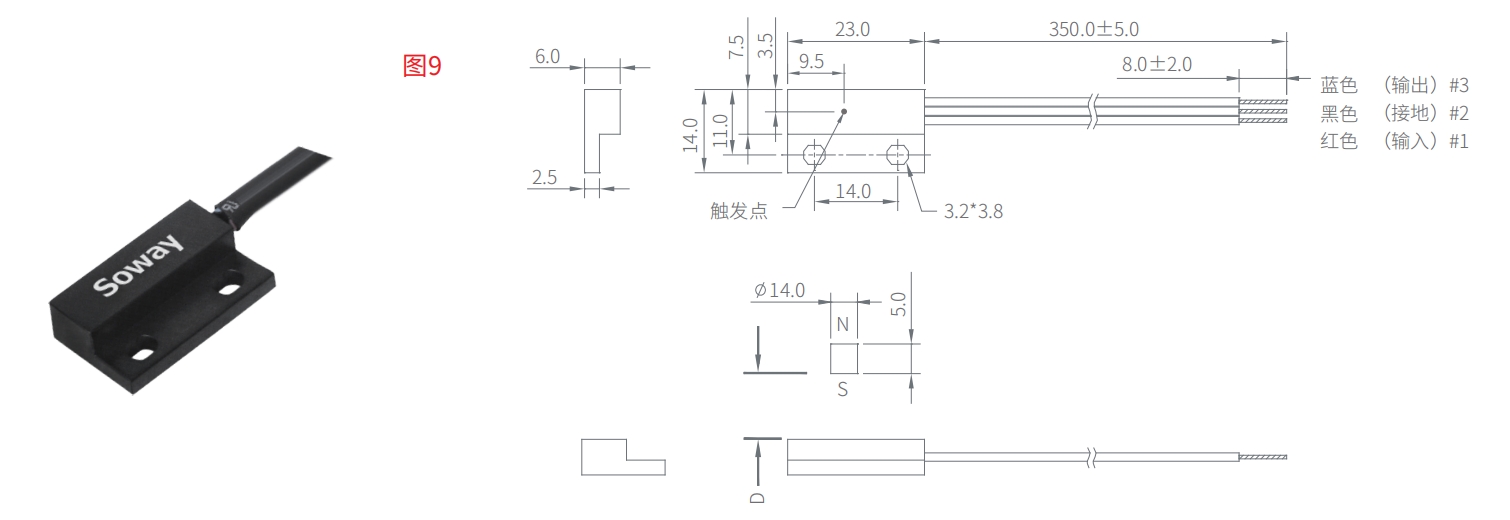

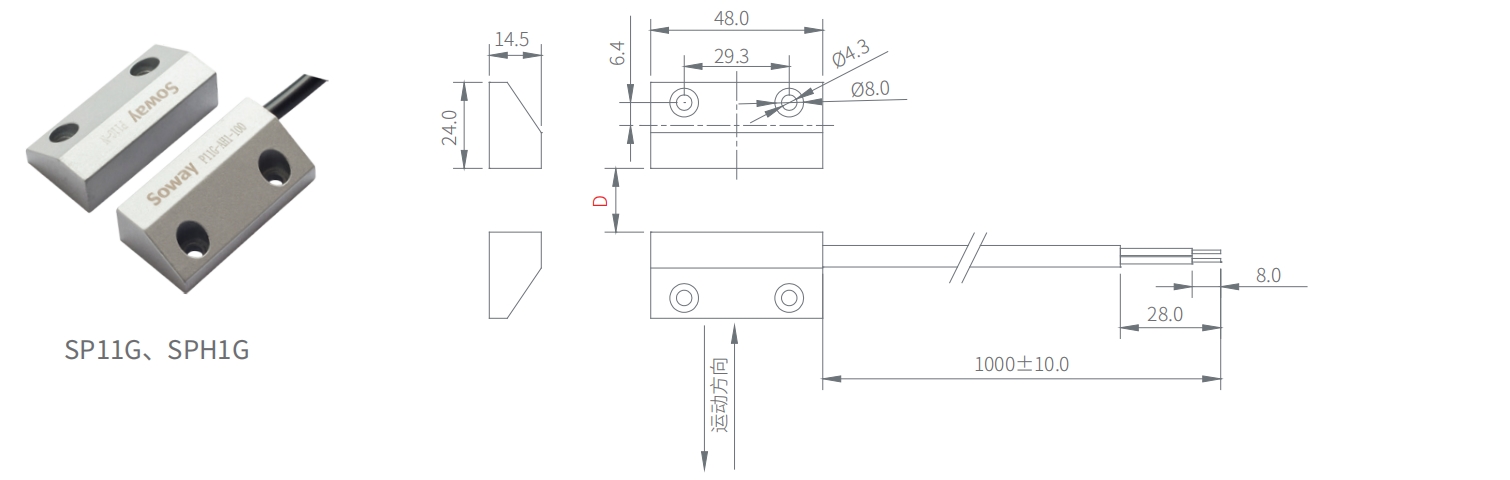

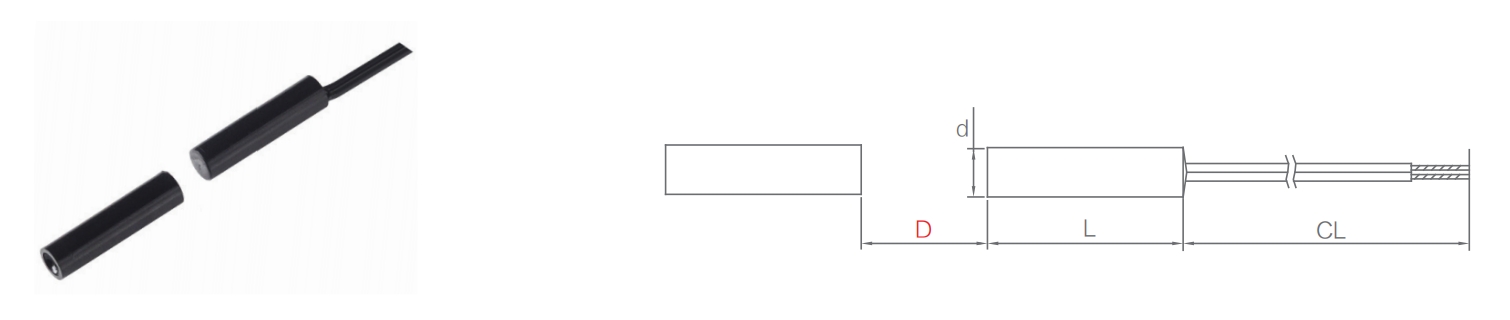

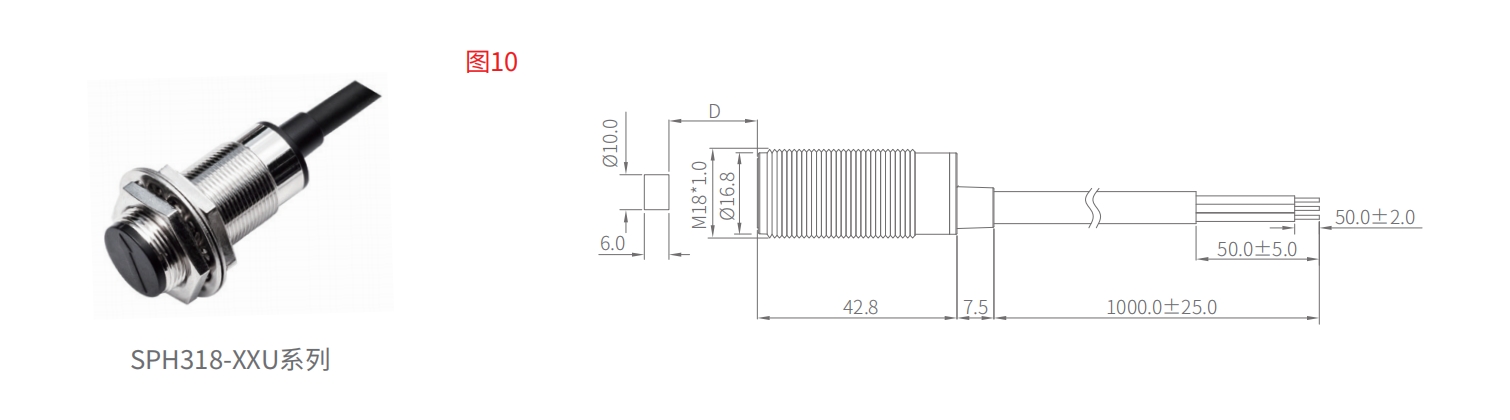

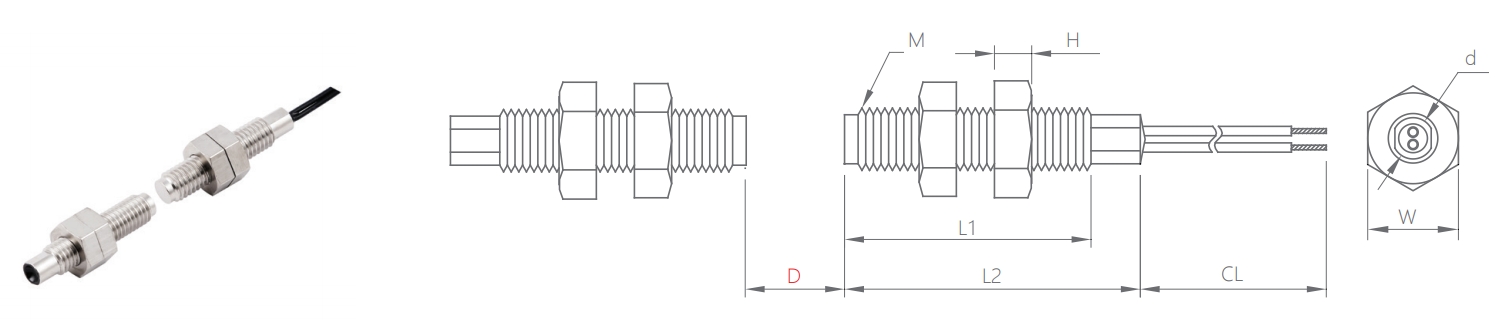

ABMESSUNGEN
