Winkelsensoren
Sensoren der SAHC-Serie sind einteilige lineare Kontaktwinkelsensoren. Die Sensoren nutzen die Hall-Effekt-Technologie, die ein von Permanentmagneten erzeugtes Magnetfeld nutzt. Sie liefern eine lineare Änderung der Ausgangsspannung (proportional zur Eingangsspannung) entsprechend dem Drehwinkel der Eingangswelle.
Sensor mit linearem Ausgang von 0° bis 360°, keine Kompensation erforderlich
-
Anwendungen
-
Grundparameter
-
Maße
-
Modell
-
Angebot anfordern
-
Verwandte Produkte
ANWENDUNGEN
-
-

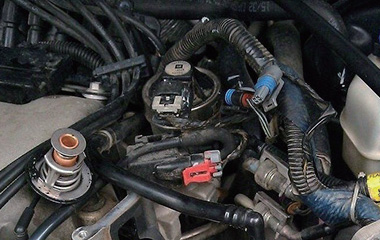

Shift Position Detection -

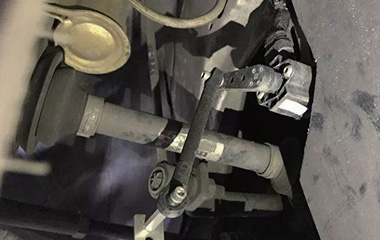

Vehicle Height Detection -

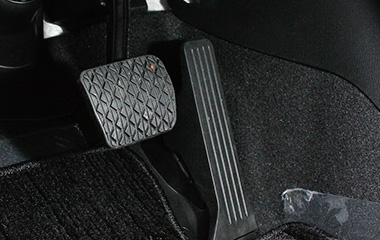

Gas Pedal Position Detection
GRUNDPARAMETER
| Modell | SAHC01-120-Serie |
| Eingangsspannung | 5,0 V DC ± 10 % |
| Messwinkel | 0 – 120 ° |
| Ausgangssignal | 0,5–4,5 V Analog-, PWM- oder SENT-Ausgangsoptionen verfügbar. Messbereich: 5° bis 85°. Der Ausgang ist linear von 10 % bis 90 % der Eingangsspannung. |
| Ausgangsklemmfunktion | 0° bis 5°: 10% der Eingangsspannung 85° bis 120°: 90% der Eingangsspannung |
| Ausgangslinearität | ±3 %FS |
| Gehäusematerial | Glasfaserverstärkter Kunststoff |
| Lebensdauer | Über 10 Millionen Vollzyklen |
| Schutzart | IP67 |
| Vibrationsfestigkeit | 1 g RMS axial, 5 g RMS horizontal, 8 g RMS vertikal; 20 Hz bis 2 kHz |
| Betriebstemperatur | -40 ℃ ~ +135 ℃ |
| Lagertemperatur | -40 ℃ ~ +150 ℃ |
| Verdrahtungsmethode | Endausgangsverdrahtung |
